    滄縣中天昊業電子設備有限公司
    您當前的位置 : 返回首頁 > 產品展示 >

    電路板

    2015-11-19 16:07:54
    59次
    電路板
    詳細介紹:
    電路板
    電路板
    電路板

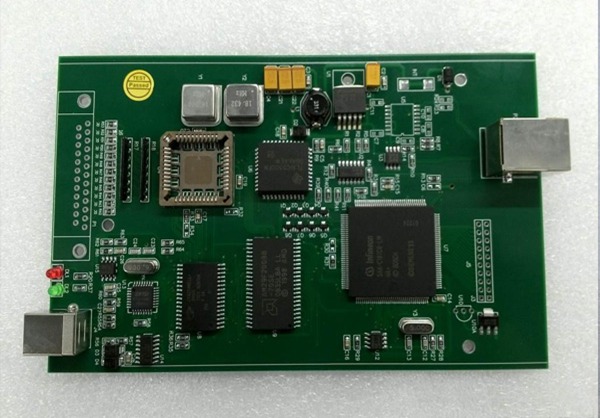

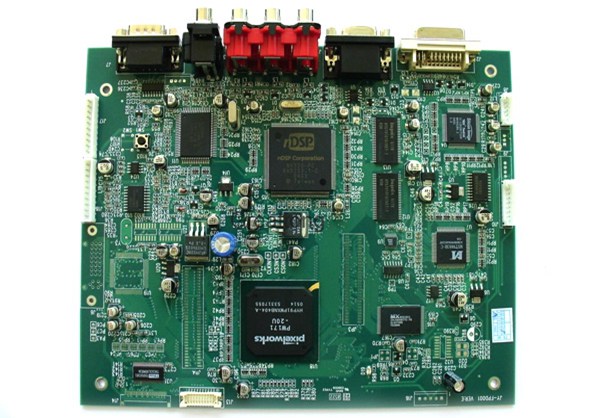

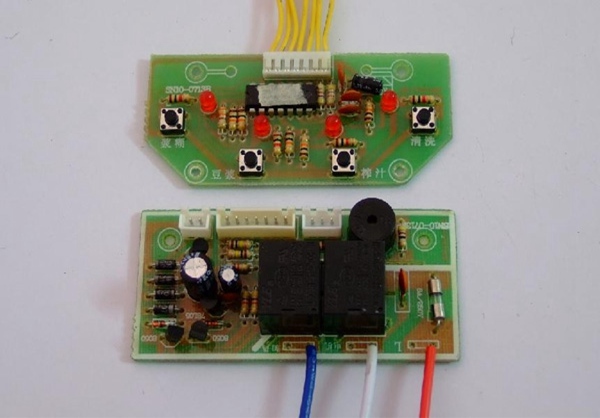

    電路板1 電路板2 電路板3
    電路板4 電路板5 電路板6

    電路板主要由焊盤、過孔、安裝孔、導線、元器件、接插件、填充、電氣邊界等組成。常見的板層結構包括單層板(Single Layer PCB)、雙層板(Double Layer PCB)和多層板(Multi Layer PCB)三種。各組成部分的主要功能如下:
    焊盤:用于焊接元器件引腳的金屬孔。

    1.過孔:有金屬過孔 和 非金屬過孔,其中金屬過孔用于連接各層之間元器件引腳。

    2.安裝孔:用于固定電路板。

    3.導線:用于連接元器件引腳的電氣網絡銅膜。

    4.接插件:用于電路板之間連接的元器件。

    5.填充:用于地線網絡的敷銅,可以   的減小阻抗。

    6.電氣邊界:用于確定電路板的尺寸,所有電路板上的元器件都不能超過該邊界。

    電路板的名稱有:線路板,PCB板,鋁基板,高頻板,厚銅板,阻抗板,PCB,超薄線路板,超薄電路板,印刷(銅刻蝕技術)電路板等。電路板使電路迷你化、直觀化,對于固定電路的批量生產和優化用電器布局起重要作用。電路板可稱為印刷線路板或印刷電路板,英文名稱為(Printed Circuit Board)PCB、(Flexible Printed Circuit board)FPC線路板[1]  (FPC線路板又稱柔性線路板柔性電路板是以聚酰亞胺或聚酯薄膜為基材制成的一種具有高度性,   的可撓性印刷電路板。

    具有配線、重量輕、厚度薄、彎折性好的特點!)和軟硬結合板(reechas,Soft and hard combination plate)-FPC與PCB的誕生與發展,催生了軟硬結合板這一新產品。因此,軟硬結合板,就是柔性線路板與硬性線路板,經過壓合等工序,按相關工藝要求組合在一起,形成的具有FPC特性與PCB特性的線路板。

    電路板的工作原理:是利用板基絕緣材料隔離開表面銅箔導電層,使得電流沿著預先設計好的路線在各種元器件中流動完成諸如做功、放大、衰減、調制、解調、編碼等功能。

    在   基本的PCB上,零件集中在其中一面,導線則集中在另一面上。因為導線只出現在其中一面,所以這種PCB叫作單面板。多層板,多層有導線,   要在兩層間有適當的電路連接才行,這種電路間的橋梁叫做導孔(via)。電路板的基本設計過程可分為以下四個步驟:

    (1)電路原理圖的設計---電路原理圖的設計主要是利用Protel DXP的原理圖編輯器來繪制原理圖。

    (2)生成網絡報表---網絡報表就是顯示電路原理與中各個元器件的鏈接關系的報表,它是連接電路原理圖設計與電路板設計的橋梁與紐帶,通過電路原理圖的網絡報表,可以地找到元器件之間的聯系,從而為后面的PCB設計提供方便。

    (3)印刷電路板的設計---印刷電路板的設計即我們通常所說的PCB設計,它是電路原理圖轉化成的   終形式,這部分的相關設計較電路原理圖的設計有較大的難度,我們可以借助Protel DXP的設計功能完成這一部分的設計。

    (4)生成印刷電路板報表---印刷電路板設計完成后,還需生成各種報表,如生成引腳報表、電路板信息報表、網絡狀態報表等,   后打印出印刷電路圖。

    電路板
    電路板
    電路板
    電路板
    電路板

    標簽

    上一篇:微型變壓器
    下一篇:沒有了
